Обогрев нефтегазового оборудования нельзя проектировать по принципу «всё металлическое на улице нужно согреть». На добывающей площадке, небольшой нефтебазе и участке подготовки продукта есть десятки внешне похожих узлов, но причины зимних отказов у них различаются. Трубопровод может испытывать нежелательное охлаждение среды, у арматуры может затрудняться работа привода, на приборной линии могут меняться условия измерения, а под резервуаром — возникать отдельные вопросы конструкции. Для каждого случая требуется собственная диагностика. Необоснованный нагрев создаёт дополнительную электрическую нагрузку, усложняет обслуживание и при неверном применении может противоречить требованиям безопасности.
В средней полосе России сложности создают не только сильные морозы. Частые переходы через ноль, ветер, простои оборудования и изменение технологического режима делают температурную картину нестабильной. Снаружи видно иней или снег, но этих признаков недостаточно для вывода о неисправности. Инженеру нужно выяснить, какая среда находится внутри системы, что именно должно оставаться работоспособным и можно ли применять электрический нагрев в условиях конкретного объекта. Название кабеля и его мощность появляются только после ответов на эти вопросы.
Одна площадка, четыре разных зимних проблемы

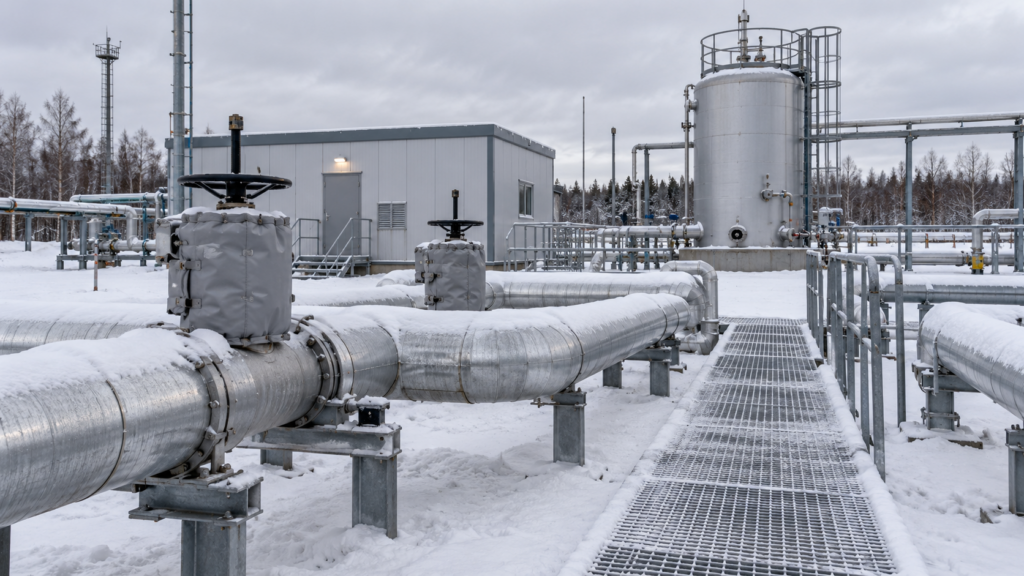

Представим небольшой объект хранения и перекачки продукта на окраине российского промышленного города. От резервуара к насосному узлу идёт трубопровод, возле него расположены задвижки, приборный шкаф и тонкие импульсные линии. Техника работает посменно, а между операциями возможны остановки. В один морозный понедельник персонал замечает снижение подачи, ошибку измерительного канала и повышенное усилие на одной задвижке. На первый взгляд всё произошло из-за холода.
Но снижение подачи может быть связано с изменением свойств продукта, загрязнённым фильтром либо положением клапана. Ошибка прибора может относиться к импульсной линии или самому датчику. У задвижки возможна механическая неисправность или неподходящий режим обслуживания. Если сразу заказать нагревательный кабель на все три участка, причина ни одного сбоя не будет доказана. Правильная последовательность начинается с регистрации симптомов, проверки штатных измерений и анализа истории эксплуатации.
Система температурного контроля становится полезной тогда, когда сформулирована конкретная задача: предотвратить недопустимое охлаждение среды в определённом участке, сохранить расчётные условия измерения или обеспечить предусмотренный изготовителем температурный режим узла. Эти задачи не равны произвольному повышению температуры поверхности. Более того, часть неисправностей нужно устранять ремонтом, а не нагревом.
Трубопровод: важно содержимое, а не толщина инея
У наружной линии первым делом уточняют рабочую среду, её свойства и допустимый температурный диапазон процесса. Нельзя считать все нефтепродукты одинаковыми или переносить условия водопроводного обогрева на технологическую жидкость. Состав и режим движения продукта влияют на поведение системы при остывании. Также важно знать, остаётся ли среда неподвижной при остановке или продолжает циркулировать.
Затем изучают маршрут линии. Ветер по-разному воздействует на открытый участок и часть трубы за стеной. Опоры, арматура, фланцы и переходы меняют местные условия теплообмена. Теплоизоляция может быть повреждена или намокать. Схема, составленная только по общей длине трубопровода, скрывает эти различия. Нужна карта участков с условиями эксплуатации, доступом для обслуживания и местами возможных отказов.
Наличие утеплителя не означает, что линия не остынет при длительном простое: изоляция замедляет теплообмен, но не является источником энергии. С другой стороны, установка нагревателя без восстановления повреждённой изоляции может оказаться нерациональной. Расчёт совместного действия конструкции и обогрева выполняют по проектным данным, а не по универсальному значению ватт на метр из рекламной таблицы.
Арматура: греть корпус или исправлять механизм?
Задвижки, клапаны и их приводы требуют отдельного разбора. На них могут влиять свойства рабочей среды, состояние уплотнений, загрязнения, режим смазки и механический износ. Если оператор испытывает затруднение при переключении, это ещё не подтверждает недостаточную температуру корпуса. До изменения теплового режима нужно проверить технологические и механические причины, предусмотренные инструкцией оборудования.
У арматуры есть зоны периодического обслуживания. Если вокруг неё размещают нагреватель и защитную оболочку, необходимо сохранить возможность безопасного осмотра и ремонта. Нельзя закрывать таблички, штатные контрольные точки либо подвижные элементы. Система, мешающая заменить уплотнение или снять привод, может быстро стать источником дополнительных затрат.
Монтаж непосредственно на изделие допустим только при подтверждённой совместимости и соответствующем проектном решении. То, что кабель предназначен для внешней поверхности трубы, не означает разрешения устанавливать его на любую задвижку, электропривод и редуктор. Различия в температурных ограничениях и порядке обслуживания должны быть учтены до закупки.
Приборные линии и КИПиА: когда показание не равно состоянию процесса
Тонкая импульсная линия может испытывать температурное воздействие иначе, чем основной трубопровод. Важно установить, какая именно среда в ней находится и что требуется для корректного измерения. Нельзя автоматически объявлять нагрев обязательным для каждого датчика давления или уровня. Иногда проблему вызывает засорение, неисправность арматуры, неверное расположение измерительного элемента либо недостаток обслуживания.
При диагностике полезно сопоставить показания нескольких независимых каналов, если это предусмотрено системой, и проверить фактическое состояние технологического процесса. Попытка устранить ошибку прибора повышением температуры может лишь скрыть дефект измерительной цепи. Для устройств КИПиА дополнительно действуют собственные ограничения изготовителей, включая допустимые условия окружающей среды и применимость компонентов в опасных зонах.
Температурный контроль должен быть привязан к смыслу измерения. Датчик воздуха в шкафу не обязательно характеризует среду внутри импульсной линии. Измерение внешней температуры корпуса не всегда показывает температуру продукта. Поэтому место датчика нельзя выбирать только по удобству прокладки проводов.
Резервуар: большой объём не прогревается одинаково
Наружный резервуар отличается от небольшой трубы тепловой инерцией, конструкцией стенок и условиями движения содержимого. Даже если локальный нагрев определённой поверхности технически разрешён, это не гарантирует равномерной температуры всего объёма. Проектировщик анализирует свойства продукта, необходимость перемешивания, тепловые потери и допустимые ограничения материалов.
Отдельного внимания требуют патрубки, технологические соединения и участки, через которые выполняют обслуживание. Нельзя закрывать нагревательной системой элементы, подлежащие регулярной проверке, или менять технологическую конструкцию без согласования. Дно, опоры и фундамент резервуара также не становятся объектами произвольного электропрогрева из-за одного факта расположения на морозе.
Если необходимо поддержание технологической температуры всего резервуара, это самостоятельная инженерная задача, а не увеличение числа метров кабеля по наружной поверхности. Для неё может потребоваться иная технология. Выбор должен следовать из теплового расчёта и документации объекта.
Когда обогрев нефтегазового оборудования действительно обоснован
Есть существенная разница между защитой среды от нежелательного охлаждения, поддержанием процесса и противообледенением внешних конструкций. В первом случае проект учитывает свойства продукта и режим простоя. Во втором — технологические требования и допустимые температуры. В третьем — путь воды, состояние наружной поверхности и безопасность персонала. Эти цели нельзя объединять одной настройкой терморегулятора.
Нужно также разделять технологическую трассу и доступ людей к объекту. На лестнице, кровле или водостоке причиной проблемы становится снег и талая вода, а в промышленной трубе — параметры рабочей среды. Опыт защиты фасада школы от обледенения системой xLayder иллюстрирует отдельную задачу борьбы с наледью на строительных конструкциях. Но такой материал не является монтажной инструкцией для нефтегазового оборудования и не доказывает взаимозаменяемость систем.
Сопоставлять объекты корректно по принципу постановки задачи: сначала причина и условия, затем допустимая технология. Для каждого участка проектировщик должен установить, нужен ли активный нагрев вообще. В ряде случаев первым шагом будет ремонт, восстановление утепления или изменение регламента эксплуатации.
Что официально подтверждает Caleo | Калео
На официальной странице решений xLayder для обогрева взрывоопасных зон представлены кабели, применяемые, в частности, для внешнего обогрева труб и резервуаров. Производитель описывает саморегулируемые экранированные исполнения и их назначение. Это подтверждает существование соответствующего направления, но не даёт права переносить характеристики одного артикула на все кабели бренда или на произвольную промышленную машину.
Особенно важно различать заявленную производителем область применения изделия и разрешённость всего проекта. Для опасной среды требуются проверка классификации места установки, документации конкретного оборудования, маркировки, соединительных компонентов, защиты и фактических условий эксплуатации. Рекламное упоминание взрывоопасной зоны само по себе не заменяет такую проверку.
Техническая карточка также не является готовым расчётом мощности и длины нагревательной системы. Не следует самостоятельно устанавливать универсальные температуры, шаг раскладки или схему соединений по картинке из каталога. Проект выполняется по реальным исходным данным и актуальным инструкциям.
Взрывоопасная зона: граница между тепловой задачей и безопасностью
На отдельных нефтегазовых объектах могут присутствовать условия образования взрывоопасной среды. Классификация зон не определяется названием отрасли и не должна угадываться по внешнему виду оборудования. Этим занимаются компетентные специалисты с использованием проектной и эксплуатационной документации. От выбранной классификации зависит допустимость оборудования и компонентов.
При применимости ТР ТС 012/2011 необходимо соблюдать требования технического регламента к оборудованию для работы во взрывоопасных средах. Но одной отметки «Ex» на иллюстрации недостаточно для решения. Проверяют соответствие конкретного исполнения условиям объекта, полный комплект необходимых документов, особенности соединений, температурные ограничения и защитные устройства.
Монтажная система складывается не только из нагревательного кабеля. Питающие вводы, оконцевания, датчики, коробки и прочие компоненты нельзя подбирать как обычные универсальные детали без проверки. Замена одного элемента на похожий по цене или размеру способна изменить техническую допустимость всей системы.
Почему саморегулирование не отменяет контроль
Саморегулирующаяся конструкция изменяет локальное тепловыделение в зависимости от условий вокруг кабеля. Это свойство не превращает изделие в самостоятельный полноценный комплекс безопасности. Необходимость регулирования, электрической защиты, расчёта пусковых режимов и ограничения температуры определяется проектом и документацией конкретного оборудования.
Полезно заранее описать, какой параметр должен контролировать каждый измеритель. Например, измерение наружного воздуха может использоваться как один из входных факторов, но не доказывает достаточную температуру технологического продукта в наиболее уязвимом участке. По этой же причине нельзя без обоснования переносить датчик после ремонта изоляции.
Управление должно предусматривать понятные действия при неисправностях и отключении питания. Возможность удалённо включить систему не гарантирует её надёжности. Оператору нужны сведения о фактическом состоянии, а обслуживающей службе — правила проверки и восстановления работы.
Передача требований между подразделениями без потерь
В нефтегазовом проекте участвуют технолог, механик, энергетик, специалист по промышленной безопасности, проектировщик, снабжение и монтажная организация. Каждый решает свою часть задачи. Если снабжение получает только сообщение «кабель для наружной трубы, мороз до сильного минуса», оно не может корректно проверить соответствие предложений требованиям производства.
На Inspireo есть разбор того, почему продавцам и монтажникам нужен единый язык технических объяснений. Хотя там говорится о бытовых системах, организационный принцип применим: ограничения и исходные данные должны передаваться без потери смысла. На промышленном объекте цена такой потери существенно выше, а техническую допустимость определяют специальные документы и ответственные специалисты.
Для согласования полезно составить одну карточку узла. В ней указывают назначение оборудования, рабочую среду, проблему, условия окружающей среды, сведения о зонах, состояние изоляции, ограничения изготовителя, необходимый результат и ответственного за проверку. Эта карточка не заменяет проект, но помогает исключить противоречия между коммерческим предложением и реальной технической задачей.
Как читать предложения поставщиков
Разные предложения нередко сравнивают по цене за метр и номинальной мощности. Такой способ годится только после подтверждения технической эквивалентности. Если у одной позиции отсутствует предусмотренный комплект соединений, другой не соответствует условиям объекта, а третья требует иных средств управления, сравнение оказывается ложным.
Нужно отдельно проверять точный артикул, заявленное назначение, документы соответствия, правила монтажа, длину секций, комплектующие, доступность обслуживания и ответственность подрядчика за испытания. Технические значения из карточек изделий нельзя сравнивать вне условий, для которых они указаны. Даже идентичная цифра мощности не означает равной пригодности двух решений.
Полная стоимость проекта включает обследование, подготовку конструкции, теплоизоляцию, электрическую инфраструктуру, управление, испытания, документацию и обслуживание. Цена кабеля — только часть затрат. Не следует обещать фиксированный процент экономии на энергии: фактический результат зависит от режима работы и расчётных условий.
Разбор эксплуатационного журнала: признаки, не диагнозы
| Наблюдение | Возможные направления проверки | Что нельзя заключать автоматически |
|---|---|---|
| Снижение подачи на морозе | Состав среды, фильтры, арматура, тепловые условия | Что обязательно нужен нагреватель |
| Нестабильные показания КИПиА | Измерительная линия, датчик, режим процесса | Что ошибка вызвана только холодом |
| Затруднённое движение задвижки | Привод, уплотнения, обслуживание, температура | Что допустим кабель на корпусе |
| Наледь возле резервуара | Источник воды, дренаж, состояние поверхностей | Что нужно нагреть весь резервуар |
| Повреждение теплоизоляции | Влага, конструкция защитного слоя, доступ | Что проблема решится увеличением мощности |
Такая таблица полезна для предварительного обследования, но не является диагностическим заключением. Для решения требуются фактические измерения и проверка технической документации. Если данные отсутствуют, их отсутствие нужно указать прямо, а не заменять предположением.
Осмотр без вскрытия и опасных экспериментов
До вмешательства в электрическую систему проводят согласованный осмотр доступных поверхностей, фиксируют состояние изоляции, опор, арматуры и элементов управления. Проводят проверку известных отказов по журналам. Не следует снимать защитные оболочки, вскрывать соединения или подавать питание на неподготовленную секцию ради фотографии либо быстрой демонстрации.
При обследовании важно учитывать штатный режим объекта и внутренние правила допуска к работам. Даже простой осмотр оборудования может потребовать организационных мер безопасности. На объектах с опасными средами самостоятельные эксперименты с дополнительным источником тепла особенно недопустимы.
Если документация была утрачена, требуется восстановить фактический состав системы до её изменения. Внешне похожие нагреватели и соединительные элементы могут различаться по условиям эксплуатации. Проектировщик не должен принимать решения о безопасности по цвету оболочки или воспоминаниям сотрудников.
Точки контроля следует выбирать по задаче
У разных узлов цели измерения не совпадают. Для технологической трубы важен режим продукта и наиболее уязвимые участки. Для резервуара учитывают тепловое поведение большого объёма. Для приборной линии оценивают требования измерительного процесса. Для арматуры проверяют ограничения изготовителя и особенности обслуживания.
Один датчик наружного воздуха не способен описать все эти состояния. Но и большое число датчиков без понятной схемы управления не является преимуществом. Их размещение и функции определяют проектом. Монтаж «где удобнее протянуть провод» не должен заменять анализ измеряемой величины.
Необходимо предусмотреть, каким способом персонал узнает о неисправности и кто имеет право менять настройки. Если при очередном ремонте переносится точка измерения или меняется теплоизоляция, проектное решение нуждается в пересмотре. Иначе работающая ранее система может перестать отражать реальные условия.
Приёмка должна подтверждать больше, чем факт нагрева
Подрядчик может продемонстрировать, что секция получает питание и выделяет тепло. Но это не доказывает соответствия требованиям опасной зоны, правильности подбора компонентов или результата для продукта в трубопроводе. Приёмка должна следовать проекту и актуальной документации конкретного оборудования.
Проверяют состав установленной системы, исполнительные схемы, результаты предусмотренных измерений, работу средств защиты, соответствие маркировки и комплектность эксплуатационных документов. Если проверка в характерный зимний период необходима, её условия заранее оговаривают. Не следует утверждать, что краткое испытание в тёплую погоду подтверждает работоспособность при любых морозах.
Отдельно передают инструкции для штатного обслуживания. При замене арматуры или участка трубы сотрудники должны знать, где находится нагреватель и как безопасно работать с ним. Неправильно оформленный скрытый монтаж создаёт проблемы даже при исправном кабеле.
Чего не должно быть в техническом задании
Опасны формулировки «сделать, чтобы не мёрзло», «любым кабелем с экраном», «так же, как на соседнем объекте», «поставить побольше мощности» и «включить постоянно». Каждая оставляет без ответа существенный инженерный вопрос. Подрядчику необходимы конкретная цель, данные объекта и критерии проверки.
Не следует также назначать одинаковые температуры всем трубам и резервуарам. Условия определяются продуктом, конструкцией, проектными требованиями и допустимым режимом. Если официальный источник Caleo | Калео не подтверждает определённую характеристику конкретного исполнения, её нельзя переносить из рекламных предложений дилеров либо соседних моделей.
Хорошее техническое задание не обещает невозможного. Оно описывает расчётные условия, ограничения, действия при отказе и распределение ответственности. Это особенно важно для объектов, где технологическая стабильность тесно связана с промышленной безопасностью.
Семь вопросов перед утверждением сметы
Первый: доказано ли, что проблема вызвана недопустимым охлаждением, а не неисправностью? Второй: известны ли свойства продукта и допустимые температурные условия? Третий: определена ли классификация опасной зоны там, где она применима? Четвёртый: подтверждено ли назначение каждого компонента? Пятый: проверены ли теплоизоляция, арматура и доступ для обслуживания? Шестой: описаны ли алгоритмы управления и действия при отказах? Седьмой: кто подписывает результаты испытаний и принимает систему в эксплуатацию?
Если на два или три вопроса невозможно ответить, покупку оборудования разумнее отложить до получения исходных данных. Это не бюрократическая задержка, а способ не переносить неопределённость в монтаж и эксплуатацию. Затраты на обследование могут предотвратить дорогостоящую переделку скрытой системы.
Практический критерий готовности проекта
Обогрев нефтегазового оборудования оправдан тогда, когда установлена конкретная температурная задача, подтверждённая допустимость оборудования и определены способы контроля результата. Труба, арматура, приборная линия и резервуар не образуют единую категорию только потому, что стоят на одном морозе. У каждого узла есть собственные ограничения и риски.
Проект становится управляемым, когда на один вопрос можно дать точный ответ: что произойдёт с технологическим процессом, если нагрев отключится, и как персонал об этом узнает? Если ответа нет, спецификация кабеля преждевременна. Если ответ подтверждён расчётом, документами и процедурой проверки, система перестаёт быть экспериментом и становится обоснованной частью зимней эксплуатации.
